Jeti Tauro H3300

Gama de impresoras hibridas UV LED de producción extrema

Esta familia de impresoras híbridas de gran formato UV LED combina una calidad de impresión reconocida con un magnífico nivel de productividad, una automatización de última generación y un bajo consumo de tinta

¿Por qué la impresora Tauro H3300 es la bestia adecuada para usted?

En las impresoras Tauro H3300 encontrará equipos de alto desempeño de uso intensivo, cuya estructura robusta le permite trabajar con cargas de trabajo inmensas, funcionar durante varios turnos e imprimir las 24 horas del día, los 7 días de la semana. Se pueden instalar con diferentes opciones de automatización. Gracias al curado LED UV rápido, al bajo consumo de tintas AGFA UV con certificación GREENGUARD Gold y a las funciones de automatización inteligente de nuestro software de flujo de trabajo Asanti, estos equipos híbridos de impresión por inyección de tinta le permitirán mantenerse a la vanguardia.
  • Solución híbrida: imprime sin problemas tanto en sustratos rígidos como flexibles.
  • Uso intensivo: hecha para trabajar ininterrumpidamente 24 horas al día, 7 días a la semana.
  • Impresionante productividad y múltiples opciones de automatización.
  • Calidad de imagen galardonada en cuatro o seis colores, más blanco o imprimación.
  • Tecnología LED UV con ventajas económicas y ecológicas.
  • Tecnología Thin Ink Layer para reducir al máximo el consumo de tinta.
  • Incluye el software inteligente de flujo de trabajo Asanti

Un sinfín de sustratos y de aplicaciones de impresión

La gama Jeti Tauro H3300 LED incluye impresoras híbridas versátiles que imprimen sobre una amplia variedad de sustratos, como Falconboard®, Dibond®, Forex, Foam-X®, poliestireno, cartón y PVC, así como vinilos (autoadhesivos), papel de dorso azul, lienzos, papel estucado y láminas PET. Esto las convierte en la solución ideal para pancartas, carteles, señalizaciones (de tráfico, información industrial, etc.), exposiciones gráficas, puntos de venta, maquetas, retroiluminación, iluminación frontal, autoadhesivos (etiquetas), etc. También se puede utilizar para aplicaciones muy especializadas, como madera, reproducciones artísticas, decoración arquitectónica y de interiores, y más.

Jeti Tauro H3300 UHS LED: la solución perfecta para la impresión en cartón

Gracias a su estructura extremadamente robusta, su zona de vacío de mayor tamaño, su cargador automático avanzado y sus guías inteligentes de sustrato, la Jeti Tauro H3300 UHS resulta especialmente adecuada para la impresión sobre cartón y embalajes.




Barniz para embellecimiento de lujo

La Jeti Tauro H3300 ofrece a los productores de displays de cartón corrugado la opción de agregar una capa de barniz brillante o mate , ya sea aplicado a toda superficie (barniz de inundación) o en puntos seleccionados (barniz de punto)


El barniz embellece las impresiones con un aspecto elegante y lujoso, al mismo tiempo las protege en cierta medida.

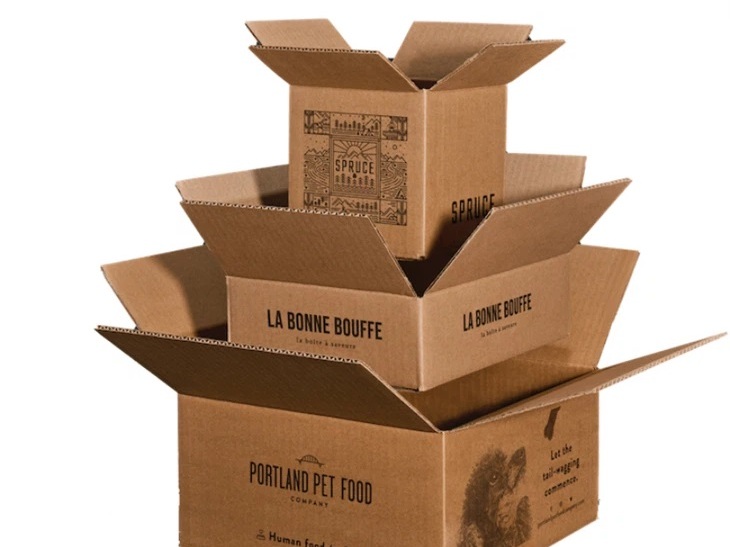

Cajas marrones

La familia de Jeti Tauro es también capaz de imprimir cajas marrones, usadas comúnmente para embalaje secundario o terciario en el comercio electrónico; en una sola pasada. Como tal, la Jeti Tauro permite a las empresas de impresión de empaques hacer la transición de la impresión analógica a la digital en al menos una

parte de su producción, incluidas las muestras y los tirajes de impresión cortos a medios.

Flujo de trabajo y gestión de color AGFA Asanti

  • Simplifica el proceso de impresión desde la preimpresión hasta la producción
  • Garantiza la gestión de trabajos sin errores y una reproducción de color consistente
  • Los modos de impresión calibrados basados en parámetros permiten la creación automática de trabajos
  • El panel de control de producción ofrece una visión general del estado de los trabajos, así como del consumo de tinta y sustratos
  • Incluye la versión más reciente del motor de impresión Adobe PDF

    • CONOCER MAS

Especificaciones Técnicas

Modelos
  Tauro H3300 S LED Tauro H3300 HS LED Tauro H3300 LED Tauro H3300 UHS LED
Tauro H3300 S LED 6C – 6 colores (24 cabezales)

Tauro H3300 S LED 6C W8 – 6 colores más blanco (32 cabezales)

Tauro H3300 S LED 6C W6 P2 – 6 colores, blanco y primer (32 cabezales)

El modelo Tauro H3300 S LED se puede actualizar para que tenga la misma velocidad que el modelo Tauro H3300 LED



 Tauro H3300 HS LED 6C V4 – 6 colores más barniz (40 cabezales)

Tauro H3300 HS LED 6C W12 V4 – 6 colores, blanco y barniz (52 cabezales)

Tauro H3300 HS LED 6C W8 P4 V4 – 6 colores, blanco, primer y barniz (52 cabezales)

 Tauro H3300 LED 4C/6C – 4 colores o 6 colores (48 cabezales)

Tauro H3300 LED 4C/6C W12 – 4 colores o 6 colores más blanco (60 cabezales)

Tauro H3300 LED 4C/6C W8 P4 – 4 colores o 6 colores, blanco y primer (60 cabezales)

 Tauro H3300 UHS LED 4C/6C – 4 o 6 colores (64 cabezales)

Tauro H3300 UHS LED 4C/6C W16 – 4 o 6 colores más blanco (80 cabezales)

Tauro H3300 UHS LED 4C/6C W12 P4 – 4 o 6 colores, blanco y primer (80 cabezales)

Tauro H3300 UHS LED 4C/6C V4 – 4 o 6 colores más barniz (68 cabezales)

Tauro H3300 UHS LED 4C/6C W8 V4 – 4 o 6 colores, blanco y barniz (76 cabezales)
Productividad
Hasta 450 m²/h (4.844 pie²/h) Hasta 680 m²/h (7.319 pie²/h) Hasta 905 m²/h (9.741 pie²/h)
Especificaciones de sustratos e impresión: hojas y paneles
Ancho máximo Motor base: 3,34 m (131,49 pulg. = 10,95 pies)

Cargador, unidad de descarga y ABF: 3,30 m (130 pulg. = 10,8 pies)
Longitud máxima Motor base: 4,0 m (157,48 pulg. = 13,12 pies)

Cargador:              Cartones: 2,44 m (96 pulg. = 8 ft)/Hojas flexibles: 2,10 m (82,68 pulg. = 6,89 pies)

Unidad de descarga: cartones y hojas flexibles: 2,44 m (96 pulg. = 8 pies)

ABF: combinado con mesas de entrada y salida: 4,0 m (157,48 pulg. = 13,12 pies)/combinado con unidad de descarga: 2,44 m para cartones y hojas flexibles (96,06 pulg. = 8,01 pies)

 Motor base: 4,0 m (157,48 pulg. = 13,12 pies)

Cargador UHS: cartones y hojas flexibles: 2,65 m (104,33 pulg. = 8,69 pies)

Unidad de descarga UHS: cartones y hojas flexibles: 2,65 m (104,33 pulg. = 8,69 pies)

ABF: combinado con mesas de entrada y salida: 4,0 m (157,48 pulg. = 13,12 pies)/combinado con unidad de descarga: 2,44 m (96 pulg. = 8 pies) para cartones y hojas flexibles/combinado con unidad de descarga UHS: 2,65 m (104,33 pulg. = 8,69 pies) para cartones y hojas flexibles
Tamaño mínimo Motor base: A2: 42,0 cm x 59,4 cm (16,5 pulg. x 23,4 pulg.)

Cargador, unidad de descarga y ABF: A1: 59,4 cm x 84,1 cm (23,4 pulg. x 33,1 pulg.) (en formato vertical)

 Motor base: A2: 42,0 cm x 59,4 cm (16,5 pulg. x 23,4 pulg.)

Cargador UHS, unidad de descarga y ABF: A1: 59,4 cm x 84,1 cm (23,4 pulg. x 33,1 pulg.) (en formato vertical)
Espesor Motor base: mín. 0,2 mm (8 ml) – máx. 5 cm (2 pulg.) según el sustrato

Cargador, unidad de descarga y ABF: mín. 0,2 mm (8 ml) – máx. 2 cm (0,8 pulg.), según el sustrato
Peso Motor base: 10 kg/m² (2 lib./pie2) distribuido equitativamente – Hojas: de 200 g/m² (0,04 lib./pie2)

Cargador, unidad de descarga y ABF: 10 kg/m² (2 lib./pie2) con máx. 25 kg (55,1 lib.) por ciclo de carga – Hojas: desde 200 g/m² (0,04 lib./pie2)
Impresión sin bordes Sí, con papel protector o cinta adhesiva en la banda
Especificaciones de sustratos e impresión – Rollo a rollo
Ancho máximo Light roll-to-roll       Single roll: 3,2 m (126 pulg. = 10,5 pies)

Flex roll-to-roll         Single roll: 3,3 m (130 pulg. = 10,83 pies) / Dual Roll: 1,6 m (63 pulg. = 5,25 pies)

Master roll-to-roll      Single roll: 3,3 m (130 pulg. = 10,83 pies) / Dual Roll: 1,6 m (63 pulg. = 5,25 pies)
Ancho mínimo Light roll-to-roll       Single roll: 61 cm (24 pulg. = 2 pies)

Flex roll-to-roll         Single roll y dual roll: 61 cm (24 pulg. = 2 pies)

Master roll-to-roll   Single roll y dual roll: 61 cm (24 pulg. = 2 pies)
Longitud máxima Longitud total de rollo (depende del espesor, diámetro y peso total del rollo)
Espesor Light roll-to-roll       Single roll: máx. 2 mm (0,08 pulg.) (80 ml) – mín. 0,2 mm (0,008 pulg.) (8 ml)

Flex roll-to-roll         Single roll y dual roll: máx.: 2 mm (0,08 pulg.) (80 ml) – mín.: 0,2 mm (0,008 pulg.) (8 ml)

Master roll-to-roll   Single roll y dual roll: máx.: 2 mm (0,08 pulg.) (80 ml) – mín.: 0,2 mm (0,008 pulg.) (8 ml)
Peso máximo Light roll-to-roll       Single roll: hasta 200 kg (440,92 lib.) por rollo en ancho total*, montado en el centro del eje

Flex roll-to-roll         Single roll: hasta 450 kg (992,08 lib.) en ancho total*, montado en el centro del eje

Dual roll: hasta 450 kg (992,08 lib.) por rollo* (cada rollo centrado en su eje)

Master roll-to-roll   Single roll: hasta 700 kg (1543,24 lib.) en ancho total*, montado en el centro del eje

Dual roll: hasta 700 kg (1.543,24 lib.) por rollo* (cada rollo centrado en su eje)

* El peso máximo depende del ancho del rollo.
Diámetro exterior máximo del rollo Light roll-to-roll                250 mm (9,8 pulg.)

Flex roll-to-roll          Single roll y dual roll: 400 mm (15,7 pulg.)

Master roll-to-roll   Single roll y dual roll: 600 mm (23,6 pulg.)
Montaje del rollo Ejes neumáticos para núcleos de 76,2 mm (3 pulg.) (estándar) y 152,4 mm (6 pulg.) (opcional)
Sustratos flexibles para impresión sin bordes Sí, con cinta adhesiva en la banda
Sustratos
Tipos de sustratos Sustratos rígidos y flexibles. Consulte con el representante local de Agfa para obtener una lista detallada.
Cabezales de impresión y tintas
Cabezales de impresión Ricoh MH5420 piezoeléctrico
Tinta Anuvia CMYKLcLk + blanco y primer Anuvia CMYKLcLk + blanco, primer y barniz Anuvia CMYK + blanco y primer

Anuvia CMYKLcLk + blanco y primer

 Anuvia CMYK + blanco, primer y barniz

Anuvia CMYKLcLk + blanco, primer y barniz
Calidad de la imagen y el texto
Calidad de la imagen Resolución de hasta 1200 ppp
Calidad del texto 4 puntos
Dimensiones y peso del motor
Dimensiones de la impresora (A x A x L) Con caja: 2,45 m x 2,26 m x 8,45 m (96,45 pulg. x 89 pulg. x 332,7 pulg.) (8 pies x 7,4 pies x 27,7 pies)

Sin caja: 2,3 m x 2,1 m x 8,2 m (90,5 pulg. x 82,7 pulg. x 322,8 pulg.) (7,5 pies x 6,9 pies x 26,9 pies)

 Con caja: 2,60 m x 2,53 m x 8,45 m (96,45 pulg. x 89 pulg. x 332,7 pulg.) (8 pies x 7,4 pies x 27,7 pies)

Sin caja: 2,3 m x 2,33 m x 8,2 m (90,5 pulg. x 82,7 pulg. x 322,8 pulg.) (7,5 pies x 6,9 pies x 26,9 pies)
Peso de la impresora

(La unidad viene en una caja)

 Con caja: 10 000 kg (22 046 lib.)

Sin caja: 7500 kg (16 535 lib.)

 Con caja: 11 000 kg (22 046 lib.)

Sin caja: 7500 kg (16 535 lib.)
Dimensiones del cargador/unidad de descarga (A x A x L) Cargador y unidad de descarga, con caja: 2,06 m x 2,3 m x 4,62 m (81,1 pulg. x 90,5 pulg. x 182 pulg.) (6,8 pies x 7,5 pies x 15,2 pies)

Cargador y unidad de descarga, sin caja: 1,65 m x 4,22 m x 4,24 m (65 pulg. x 166,2 pulg. x 166,9 pulg.) (5,4 pies x 13,8 pies x 13,9 pies)

El cargador y la unidad de descarga vienen en una caja aparte.

 Módulo base de cargador UHS: 2,31 m x 2,29 m x 4,65 m (91 pulg. x 90 pulg. x 182 1/8 pulg.) (7,6 pies x 7,5 pies x 15,3 pies)

Módulo de transferencia de cargador UHS: 1,78 m x 1,44 m x 4,34 m (70 1/8 pulg. x 56 ¾ pulg. x 171 pulg.) (5,8 pies x 4,7 pies x 14,3 pies)

Unidad de descarga UHS: 2,31 m x 2,29 m x 4,65 m (91 pulg. x 90 pulg. x 182 1/8 pulg.) (7,6 pies x 7,5 pies x 15,3 pies)

El cargador viene en dos cajas; la unidad de descarga en una.
Peso del cargador/unidad de descarga Con caja: 2100 kg (4630 lib.)

Sin caja: 1800 kg (3968 lib.)

El cargador y la unidad de descarga vienen en una caja aparte.

 Módulo base del cargador UHS: Con caja: 2680 kg (5909 lib.) / Sin caja: 1888 kg (4162 lib.)

Módulo de transferencia del cargador UHS: Con caja: 972 kg (2142 lib.) / Sin caja: 436 kg (962 lib.)

Unidad de descarga UHS: Con caja: 2.173 kg (4.790 lib.) / Sin caja: 1.329 kg (2.930 lib.)

El cargador viene en dos cajas, la unidad de descarga en una.
Dimensiones de ABF (A x A x L) Con caja: 1,76 m x 2,29 m x 4,62 m (69 pulg. x 90 pulg. x 182 pulg.)

Sin caja: 1,46 m x 2,66 m x 4,09 m (57 pulg. x 105 pulg. x 161 pulg.)
Peso de ABF Con caja: 1.810 kg (3.990 lib.)

Sin caja: 1.300 kg (2.866 lib.)
Dimensiones  Master roll-to-roll (A x A x L) por unidad

(Viene en dos cajas: una unidad/caja)

 Con caja: 1,48 m x 1,47 m x 4,28 m (58,3 pulg. x 58 pulg. x 168,5 pulg.) (4,8 pies x 4,8 pies x 14 pies)

Sin caja: 1,2 m x 1,3 m x 4,1 m (47,2 pulg. x 51,2 pulg. x 161,4 pulg.) (3,9 pies x 4,3 pies x 13,45 pies)
Dimensiones  Flex roll-to-roll  (A x A x L) por unidad

(Viene en una caja, dos unidades/caja)

 Con caja: 1,24 m x 2,25 m x 4,4 m (48,8 pulg. x 88,6 pulg. x 173,2 pulg.) (4,1 pies x 7,4 pies x 14,5 pies)

Sin caja: 0,9 m x 1,1 m x 4,2 m (35,4 pulg. x 43,3 pulg. x 165,4 pulg.) (2,95 pies x 3,6 pies x 13,8 pies)
Peso de Master roll-to-roll Peso por caja: 1090 kg (2403 lib.)

Peso por unidad: 700 kg (1543,2 lib.)
Peso de Flex roll-to-roll Peso por caja (dos unidades): 1.930 kg (4.255 lib.)

Peso por unidad: 700 kg (1.543 lib.)
Condiciones ambientales
Temperatura 16-25 °C (61-77 °F)
Humedad relativa 40-60 %
Electricidad y aire comprimido
Electricidad: motor base 400-480 VCA, trifásico + conexión a tierra 50/60 Hz

Corriente máx.: 52 A (para 400 V)/43 A (para 480 V)

 400-480 VCA, trifásico + conexión a tierra 50/60 Hz

Corriente máx.: 46 A (para 400 V)/38 A (para 480 V
Electricidad: cargadores Monofásico + conexión a tierra, 230 V 50/60 Hz

Corriente máx.: 8 A

 Monofásico + conexión a tierra, 230 V 50/60 Hz

Corriente máx.: 8 A
Electricidad: unidades de descarga Monofásico + conexión a tierra, 230 V 50/60 Hz

Corriente máx.: 8 A

 Monofásico + conexión a tierra, 230 V 50/60 Hz

Corriente máx.: 8 A
Electricidad: ABF Monofásico + conexión a tierra, 230 V 50/60 Hz

Corriente máx.: 6 A
Electricidad: rollo a rollo maestro y flexible Monofásico + conexión a tierra, 230 V 50/60 Hz

Corriente máx.: 3 A
Aire comprimido: motor base Mín. 6 bares (87 psi)

Consumo de aire: 5,86 SCFM (166 Nl/m) (43,85 US gal/min)

 Mín. 6 bares (87 psi); máx. 7 bares (102 psi)

Consumo de aire: 5,86 SCFM (166 Nl/m) (43,85 US gal/min)
Aire comprimido: cargadores Mín. 6 bares (87 psi)

Consumo de aire: 17,66 SCFM (500 Nl/m o 132,08 US gal/min)

 Mín. 6 bares (87 psi)

Consumo de aire: 30,5 SCFM (863,15 Nl/min o 228 US gal/min)
Aire comprimido: unidades de descarga Mín. 6 bares (87 psi)

Consumo de aire: 10,59 SCFM (300 Nl/m o 79,25 US gal/min)

 Mín. 6 bares (87 psi)

Consumo de aire: 10,59 SCFM (300 Nl/m o 79,25 US gal/min)
Aire comprimido: ABF Mín. 6 bares (87 psi)

Consumo de aire: 17,66 SCFM (500 Nl/m o 132,08 US gal/min)
Aire comprimido: Master roll-to-roll y Flex roll-to-roll Mín. 6 bares (87 psi); máx. 7 bares (102 psi). Conexión no específica. Las unidades rollo a rollo (delantera y frontal) se conectan directamente al motor base.
Integración del sistema RIP/software de flujo de trabajo
Asanti, StoreFront, PrintSphere, RIP de terceros
